Sprężyny gazowe - dobór sprężyny
)

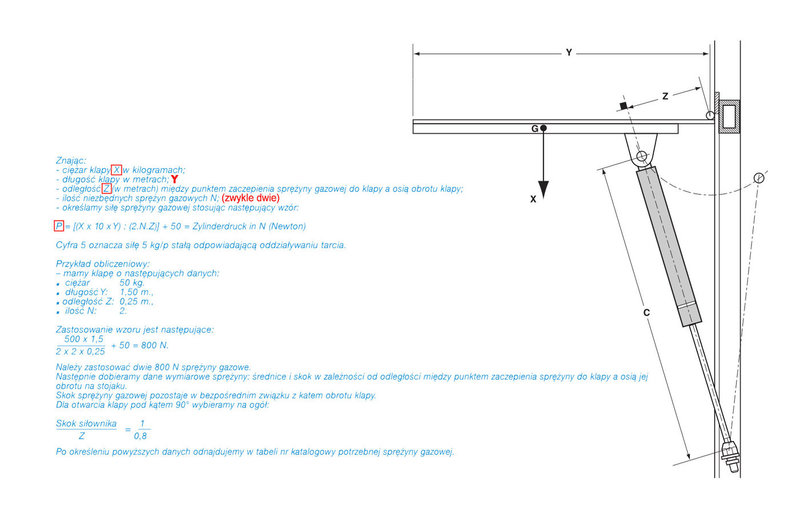

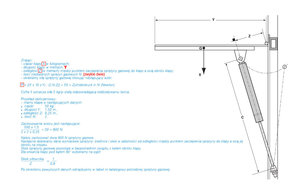

Doboru sprężyny gazowej najlepiej dokonać na podstawie poniższych wzorówObliczenie siły sprężyny w [N] (Newton)
Znając:
- ciężar klapy X w kilogramach;
- rozmiar klapy Y w metrach;
- odległość Z (w metrach) między punktem zaczepienia sprężyny gazowej do klapy a osią obrotu klapy;
- ilość niezbędnych sprężyn gazowych N;
- stałą odpowiedzialną za oddziaływanie tarcia T (przyjmuje się zwykle siłę 5 kg)
określamy siłę P wymaganą do udźwigu klapy, stosując następujący wzór:
P = [(X x 10 x Y) : (2 x N x Z)] + T x 10
(Siła sprężyny wyrażona w [N] Newton)
Tu możesz pobrać plik w formacie Excle-a do obliczania sprężyn.Przykład obliczeniowy:
Mamy klapę o następujących danych:
rozmiar X = 50 kg.
długość Y = 1,50 m.
odległość Z = 0,25 m.
Założona do obliczeń ilość sprężyn N = 2 (po jednej z obu stron klapy)
siła tarcia T = 5 kg
Po podstawieniu danych do wzoru:
P = [(50 x 10 x 1,5) : (2 x 2 x 0,25)] + 5 x 10 = 800 [N]
Należy zastosować dwie sprężyny gazowe 800 [N]
Następnie dobieramy dane wymiarowe sprężyny: średnice i skok w zależności od odległości między punktem zaczepienia sprężyny do klapy a osią jej obrotu na stojaku.
Skok sprężyny gazowej pozostaje w bezpośrednim związku z katem obrotu klapy.
Dla otwarcia klapy pod kątem 90° wybieramy na ogół:
Skok siłownika = (1 x Z) : 0,8
Po określeniu powyższych danych odnajdujemy w katalogu odpowiednią sprężynę korzystając z pola "Szukaj sobie" w dziale ""Sprężyny gazowe"
NAJWAŻNIEJSZE ZALECENIA
- Sprężynę gazową zamontować tłoczyskiem do dołu aby w końcu skoku wykorzystać działanie hydraulicznej amortyzacji.
- Punkty zamocowania powinny znaleźć się w jednej linii i muszą występować pewne luzy, tak aby tłoczysko nie zostało poddane naprężeniom poprzecznym.
- Należy unikać jakichkolwiek uderzeń.
- Sprężyny nie wolno demontować, ponieważ napełniana jest gazem pod wysokim ciśnieniem.
- Na tłoczysku niedopuszczalne jest pozostawianie jakiekolwiek śladów farby, gdyż mogą one wywołać wycieki oleju.
