Siłowniki do wywrotki - dobór siłownika
Siłowniki do wywrotki dobiera się na podstawie trzech parametrów:- udźwigu siłownika (T)- wyrażonego w tonach,
- skoku siłownika (C)- długość wysuwu tłoka wyrażona w mm,
- wysokości siłownika (h) - długość obudowy wraz z jabłkiem w stanie złożonym.
W typowych przypadkach gdy siłownik zamontowany jest centralnie pod skrzynią udźwig siłownika (T) musi być co najmniej równy sumie ciężaru ładunku oraz ciężaru skrzynki ładunkowej.
Skok siłownika (C) zależny od odległości pomiędzy punktem mocowania siłownika w ramie a zawiasem wywrotu (L) oraz kątem maksymalnego przechylenia wywrotku (kąt Alfa).

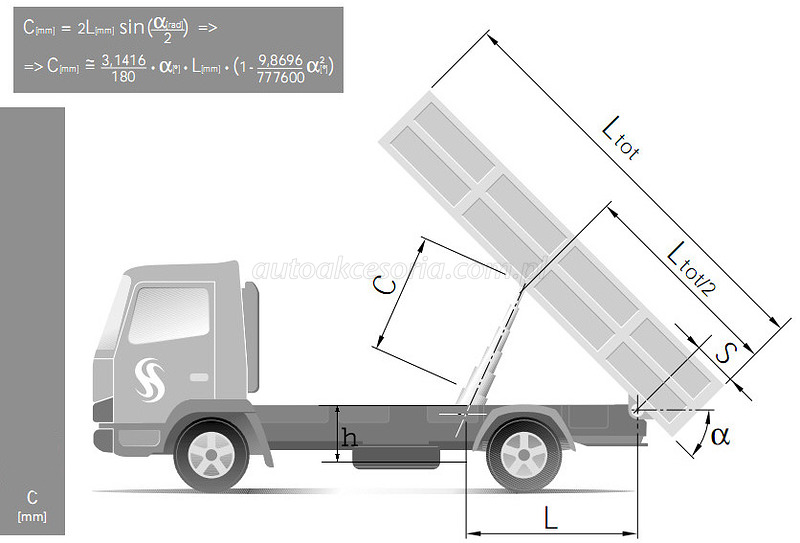

Skok wyrażony w mm można wyliczyć na podstawie poniższego wzoru z rysunku:

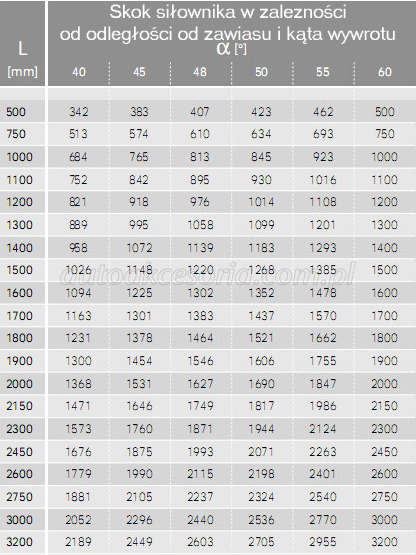

lub dla typowych wywrotek określić na podstawie danych z tabeli:
Otrzymane wartości są podstawą do wyboru siłownika w kategorii:
