Drzwi tylne do kontenera lub naczepy typu firanka


Prezentację pozostałych rozwiązań zaczniemy od uniwersalnego profilu aluminiowego, który po uzupełnieniu kilkoma innymi wkładkami lub uszczelką, może także pełnić rolę profili skrajnych - zawiasowego lub środkowego. Obrazowo pokazują to rysunki, które zamieszczamy poniżej.

zastosowanie nazwa i link do strony sklepu rysunek
Profil obwodowy górny i dolny Profil obwodowy, uniwersalny

Uszczelka obwodowa EPDM

Środek, jedno skrzydło drzwi Profil obwodowy, uniwersalny
Profil - zakończenie środkowe
Środek, drugie skrzydło z uszczelką Profil obwodowy, uniwersalny
Uszczelka EPDM
Od strony zawiasów drzwi Profil obwodowy, uniwersalny
Uszczelka obwodowa EPDM
Profil - wkładka zawiasowa

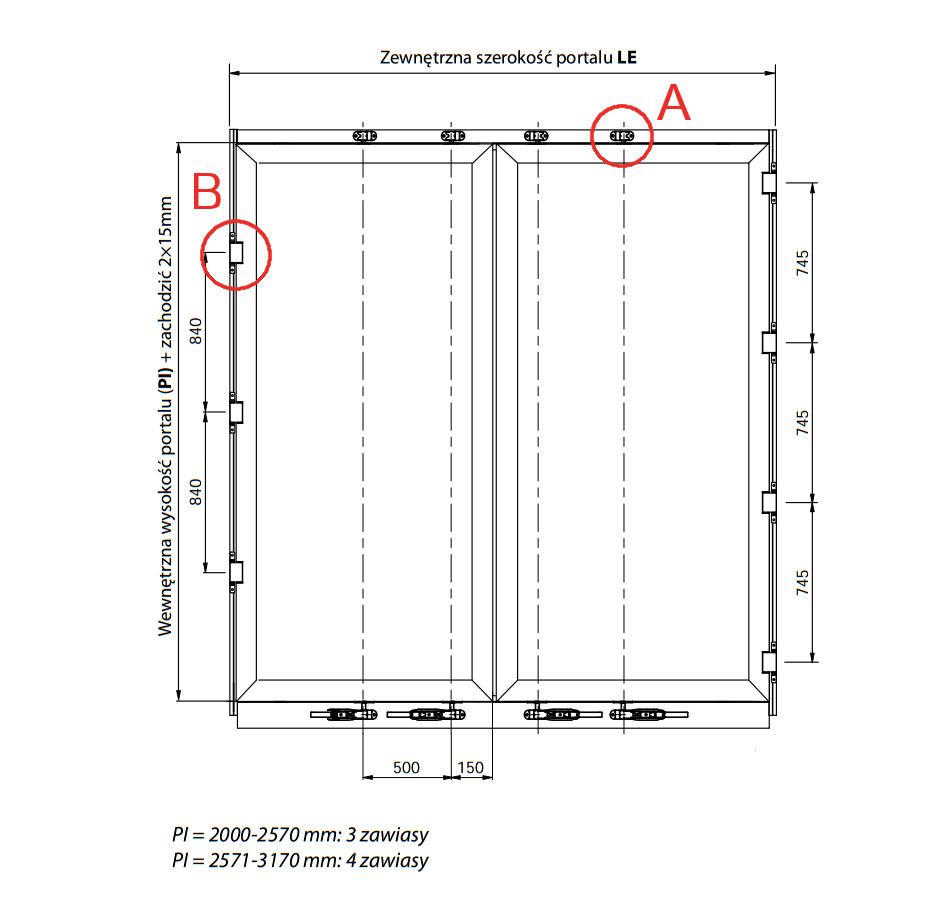

Szczegóły A (przekrój przy ryglu) oraz B (przekrój przy zawiasie) pokazane są na rysunkach poniżej. Kliknij w rysunek, by go powiększyć i zobaczyć szczegóły w lepszej rozdzielczości.

A    B

Kolejna tabelka przedstawia wykaz elementów potrzebnych do skompletowania zawiasów drzwi. Konstrukcja takiego zawiasu z dwiema osiami obrotu pozwala na otwarcie drzwi o 270 stopni, czyli można skrzydło oprzeć o ścianę boczną auta. Schematycznie pokazuje to rysunek niżej - taki zawias można mocować w jarzmach lub w profilu aluminiowym przykręcanych do słupka.

Kliknij w rysunek, by powiększyć widok.

Zawias z rozbiciu na elementy
Widok zawiasu po złożeniu:

  Komplet profili do tego zawiasu:

L.p.
 NAZWA i link do strony sklepu
Rysunek
1
Profil obwodowy uniwersalny
 2 Profil - wkładka zawiasowa

 3 Profil zawiasowy 63 mm

 4 Profil zawiasowy słupka

 5 Tulejka zawiasu fi 14mm wypust

 6 Pręt zawiasu fi 14 mm

 7 Tuleja do pręta zawiasu 10 mm

8
Pręt zawiasu fi 10 mm

9
Uszczelka obwodowa
