Drzwi boczne do kontenera
Do wykonania drzwi bocznych kontenera można wykorzystać profile aluminiowe.Przykład takiego wykonania pokazują kolejne rysunki.

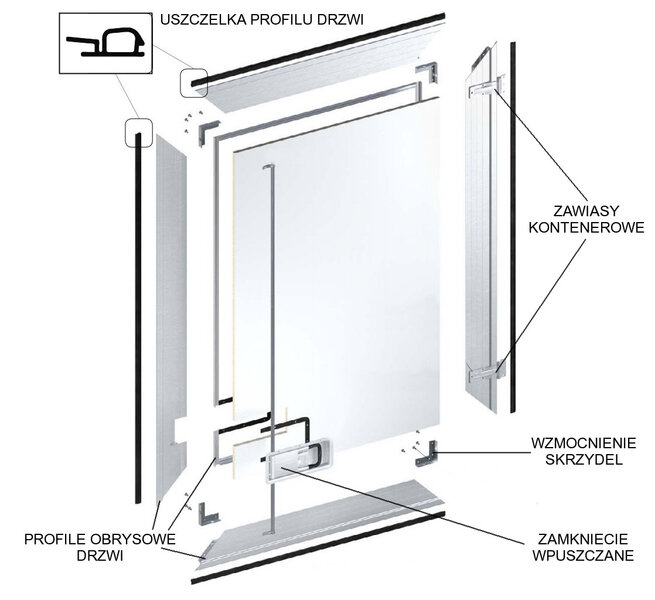

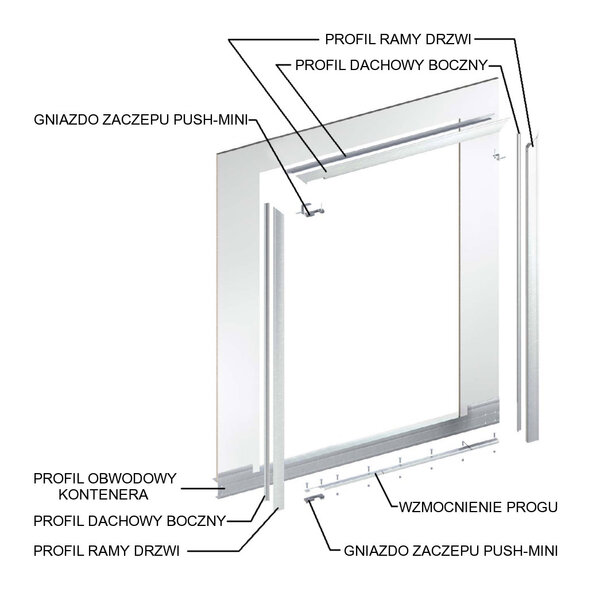

Konstrukcja ramy | Konstrukcja skrzydła |
![]() | ![]() |

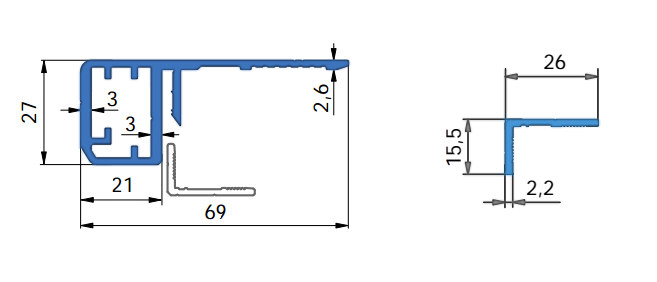

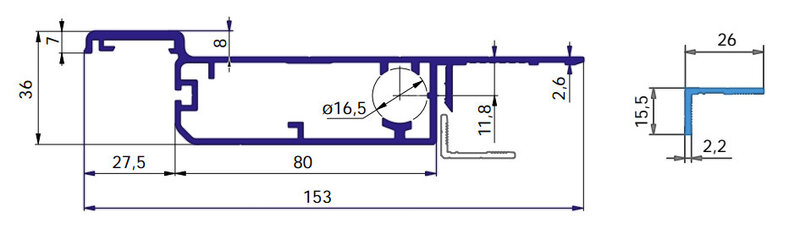

Szczegóły profilów obrysowych drzwi i ościeżnicy.
Widoczny na ilustracjach kątownik wciskany jest w szczelinę profilu podstawowego dzięki czemu system ten można zastosować przy różnych grubościach ściany kontenera od 13 do 25 mm.
Przykłady zastosowania i łączenia z elementami poszycia (przekroje).
Kliknij rysunek aby powiększyć.

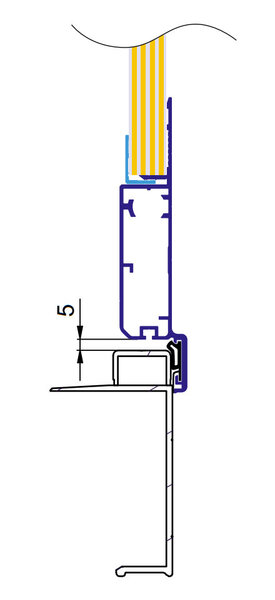

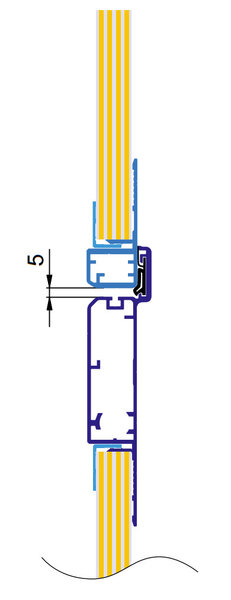

Dolna krawędź drzwi przy progu:Górna krawędź drzwi:

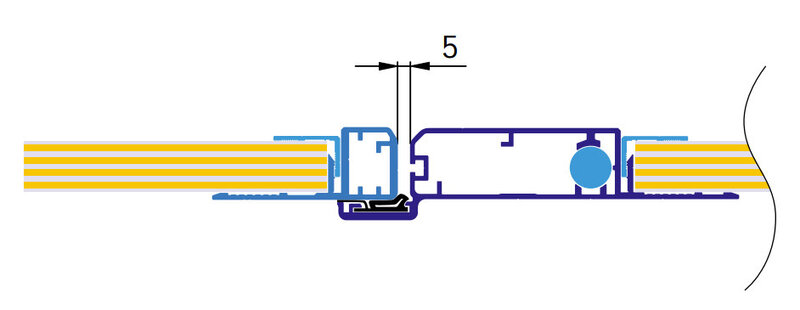

Krawędź przy zamku:

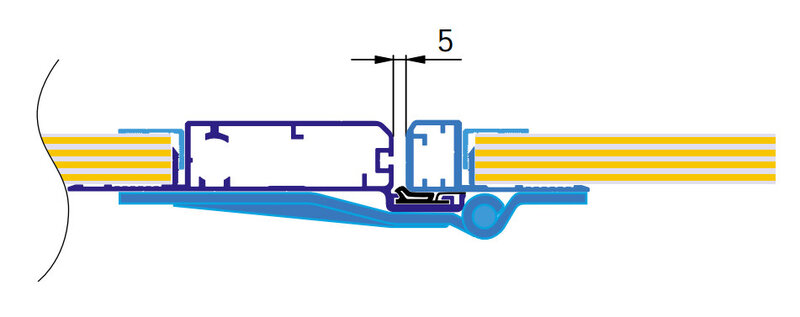

Widok przy zawiasach drzwi:
Wykaz potrzebnych elementów - kliknij w nazwę produktu, by zobaczyć cenę na stronie sklepu
Skrzydło drzwi | |||
Profil obrysowy drzwi | ![]() | ||
Aluminiowy profil uzupełniający | ![]() | ||
Zawiasy | ![]() | ||
Wzmocnienie skrzydła (kątownik) | ![]() | ||

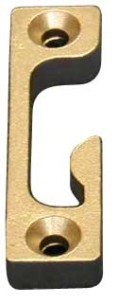

Zaczep zamka | ![]() | ||

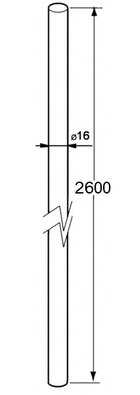

Drążek zamknięcia | ![]() | ||
Zamknięcie wpuszczane | ![]() | ||
Uszczelka profilu obrysowego | ![]() | ||
Wypełnienie drzwi (PU, Plywood, "plaster miodu") | ![]() |
Rama drzwi | |||
Aluminiowy profil ramy | ![]() | ||
Aluminiowy profil uzupełniający | ![]() | ||
Profil wzmacniający próg | ![]() | ||
Gniazdo zaczepu | ![]() |
